3성분 혼합가스의 폭발범위도

1. 개요

 3성분 혼합가스란 가연성가스, 조연성가스, 불연성가스의 혼합가스를 의미한다. 3성분 혼합가스의 폭발범위도는 가연성폭발성, 조연성 불폭발성, 불연성 불폭발성으로 구분한다.

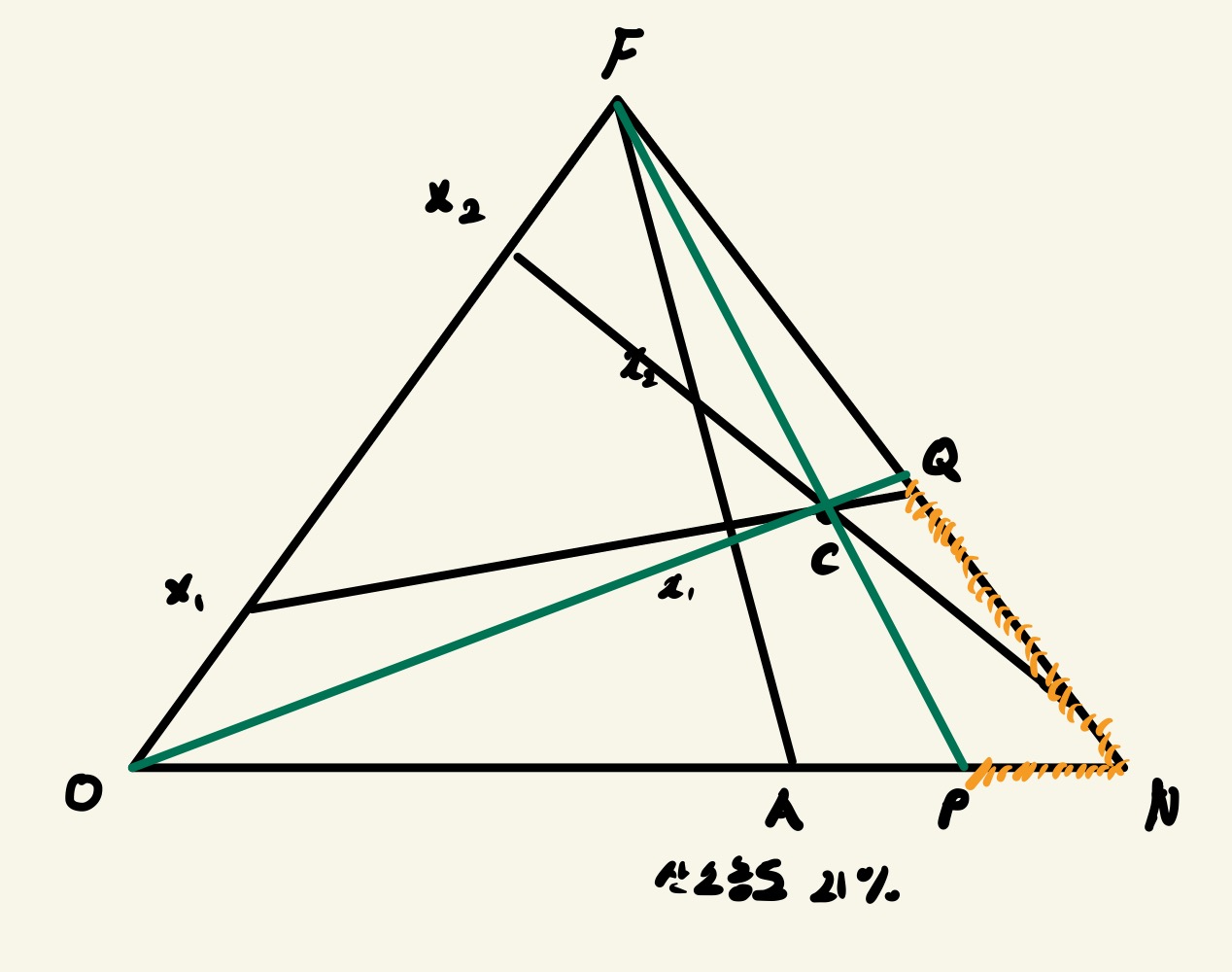

2. 3성분 혼합가스의 폭발범위도




 가. 산소농도 21% : A점
 나. 산소 중의 폭발한계 : 폭발하한 X1, 폭발상한 X2
       공기 중의 폭발한계 : 폭발하한 x1, 폭발상한 x2
 다. 폭발임계점(C) : 폭발하한(X1x1) 과  폭발상한(X2x2)의 연장선이 만나는 점
 라. F와 폭발임계점(C)의 연장선이 만나는 점 : P
 마 .O와 폭발임계점(C)의 연장선이 만나는 점 : Q
 바. 가연성 폭발성 : X1X2C
 사. 가연성 불폭발성 : X2FQC
 아. 불연성 불폭발성 : X1CQNO


3. 3성분 혼합가스에서 폭발범위도를 벗어나는 법

 가. 가연성가스의 농도와 상관없이 산소농도가 P-N사이에서는 폭발이 일어나지 않는다.
 나. 가연성가스를 불활성가스인 질소로 희석하여 가연성가스의 농도가 Q~N에서는 산소농도에 관계없이 폭발이 발생하지 않는다.


4. 결론

 3성분 혼합가스의 폭발범위도는 가연성 폭발성, 조연성 불폭발성, 불연성 불폭발성으로 구분한다.
화재와 폭발은 가연성 가스의 농도와 관계없이 산소농도를 최소산소농도(MOC) 이하고 낮추어 방지할 수 있다.
불활성화(inerting, 이너팅)는 가연성 혼합가스에 불활성가스(질소, 이산화탄소, 수증기 등)을 주입하여 산소농도를 MOC이하로 낮추는 것이다. 일반적으로 MOC는 가스의 경우 약 10%이고 분진일 경우에는 약 8% 이다.
불활성화의 산소농도 제어점은 MOC보다 약 4% 낮은 정도이다.
